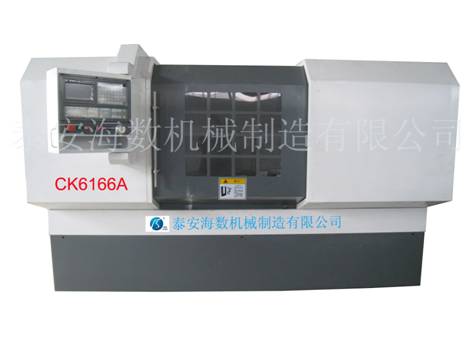

CK6166A×1270数控车床
一、技术参数
|
项目 |
项目名称 |
技术参数 |
|
技术规格 |
床身上大回转直径 （mm） |
φ660 |
|
滑板上大工件回转直径（mm） |
φ360 | |
|
大加工长度（mm） |
750、1270 | |
|
主传动 |
主传动形式 |
独立主轴，变频无级调速 |
|
主轴转速级数 |
无级 | |
|
主轴转速范围（r/min） |
150-2000 | |
|
主轴头形式 |
8号 D型 | |
|
主轴定心轴项锥度 |
1:4 | |
|
主轴锥孔 |
1:20 | |
|
主轴通孔直径（mm） |
φ82 | |
|
卡盘直径（mm） |
φ250 （可选φ320） | |
|
主电机功率（KW） |
7.5 | |
|
进给系统 |
刀架大行程（mm） |
X向：320 Z向：1300 |
|
快速移动进给（mm/min） |
X向：5000 Z向：8000 | |
|
重复定位精度（mm） |
X向：0.01 Z向：0.015 | |
|
工件加工精度 |
IT6-IT7 | |
|
工件表面粗糙度 |
Ra1.6 | |
|
尾座装置 |
尾座套筒直径（mm） |
φ75 |
|
尾座套筒行程（mm） |
180 | |
|
尾座套筒锥孔锥度 |
MT5 | |
|
刀架装置 |
标准配置 |
立式四工位电动刀架 |
|
特殊选择配置 |
卧式六、八工位电动刀架或排刀 | |
|
重复定位精度（mm） |
0.008 | |
|
刀杆截面（mm） |
25×25 | |
|
外形尺寸及重量 |
机床外形尺寸（长×宽×高）（mm） |
2650/3200×1700×1800 |
|
机床净重（Kg） |
3200/3400 |
二、特点
1、 整体铸铁床脚，床身重量大，刚性强，加工稳定性好；
2、 床身加宽（400mm）；（注：一般床身宽390mm）
3、 主轴变频无级调速；
4、 X/Z轴进给系统采用伺服驱动；
5、 主轴孔径加大（φ82mm）；（注：一般主轴孔径φ72mm）
6、 床身导轨超音频淬火；
7、 床鞍及滑板导轨结合面采用“贴塑”处理；
8、 精密滚珠丝杠、高刚性精密复合轴承结构；
9、 滚珠丝杠副、导轨结合面采用自动强制润滑；<, /SPAN>
11、根据要求配置手动、气动、液压卡盘或手动、气动、液压尾座。
12、控制系统有广州数控、北京KND、广泰数控、西门子、FANUC等选择。
三、用途
适合于钢件、铸铁件、有色金属等材料的半精加工和精密加工。
