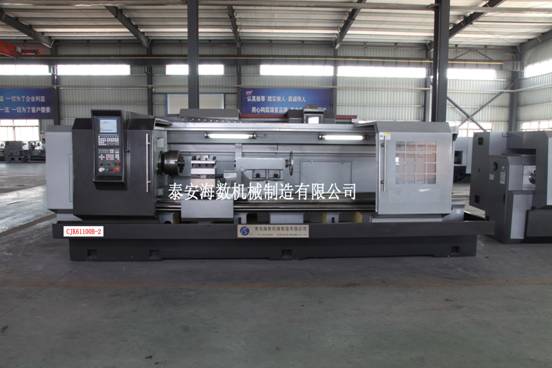

CJK61100 B-2/61125B-2数控车床
特点
1、卧式平床身整体铸件结构；
2、床身导轨超音频淬火；
3、床鞍及滑板导轨结合面采用“贴塑”处理；
4、进给系统采用伺服驱动；
5、精密滚珠丝杠、高刚性精密复合轴承结构；
6、滚珠丝杠副、导轨结合面采用自动强制润滑；
7、刀架有立式四工位、立式六工位、卧式六工位等选择；
8、根据要求配置手动、气动、液压卡盘或手动、气动、液压尾座。
9、控制系统有广州数控、北京KND、广泰数控、西门子、FANUC等选择。
技术参数
|
项目 |
机床规格 |
技术参数 | |
|
CJK61100B-2 |
CJK61125B-2 | ||
|
技术规格 |
床身上大回转直径 （mm） |
1000 |
1250 |
|
滑板上大工件回转直径（mm） |
660 |
880 | |
|
大加工长度（mm） |
1500、3000、6000 | ||
|
主传动 |
主传动形式 |
三档机械变速，变频无级调速 | |
|
主轴转速级数 |
无级 | ||
|
主轴转速范围（r/min） |
18-600 | ||
|
主轴端部结构 |
C11 | ||
|
主轴孔直径（mm） |
φ130 | ||
|
主轴孔前端锥度 |
公制120 1:20 | ||
|
主电机功率 |
15KW | ||
|
进给系统 |
刀架大行程（mm） |
X向：500 Z向：1650，3100，6100 |
X向：650 Z向：1650，3100，6100 |
|
快速移动进给（mm/min） |
X向：4000 Z向：5000 | ||
|
重复定位精度（mm） |
X向：0.01 Z向：0.015 | ||
|
工件加工精度 |
IT6-IT7 | ||
|
工件表面粗糙度 |
Ra1.6 | ||
|
尾座装置 |
尾座套筒直径（mm） |
100 | |
|
尾座套筒行程（mm） |
250 | ||
|
尾座套筒锥孔锥度 |
莫氏6# | ||
|
刀架装置 |
标准配置 |
立式四工位电动刀架 | |
|
特殊选择配置 |
卧式六工位电动刀架 | ||
|
重复定位精度（mm） |
0.01 | ||
|
刀杆截面（mm） |
35×35 | ||
|
外形尺寸及重量 |
机床外形尺寸（长×宽×高） |
3800/5300/8300×1920×1800 | |
|
机床净重 |
6000、8500、13500 | ||
