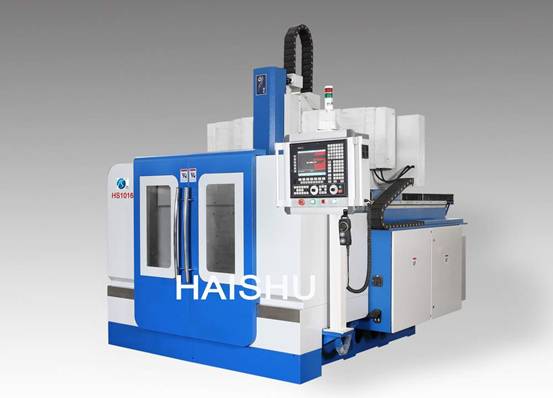

HS系列动梁式双驱动龙门雕铣机
一、技术参数
|
产品型号 |
单位 |
HS0812 |
HS1016 |
HS1420 |
HS1625 |
|
工作台尺寸 |
mm |
820×1050 |
1000×1600 |
1400×2000 |
1600×2500 |
|
X/Y/Z行程 |
mm |
800/1200/500 |
1000/1600/700 |
1400/2000/700 |
1600/2500/700 |
|
主轴端面到工作台面距离 |
mm |
450-950 |
550-1250 |
300-1000 |
300-1000 |
|
龙门宽度/高度 |
mm |
1100/1000 |
1400/1300 |
1800/1100 |
2000/1100 |
|
X/Y/Z轴伺服电机功率 |
kw |
0.85×3/1.3 |
1.3/1.3×2/1.3 |
1.8/1.8×2/1.8 |
1.8/1.8×2/1.8 |
|
电主轴功率/直径 |
ER32-5.5kw |
5.5kw/125mm |
ER32-5.5kw |
ER32-5.5kw | |
|
主轴高转速 |
rpm |
24000 |
24000 |
24000 |
24000 |
|
定位精度 |
mm |
0.01/300 |
0.01/300 |
0.01/300 |
0.01/300 |
|
重复定位精度 |
mm |
0.01/300 |
0.01/300 |
0.01/300 |
0.01/300 |
|
工作台平面度 |
mm |
0.03/500 |
0.03/500 |
0.03/500 |
0.03/500 |
|
横纵向垂直度 |
mm |
0.02/500 |
0.025/500 |
0.025/500 |
0.025/500 |
|
Z向垂直度 |
mm |
0.02/500 |
0.025/500 |
0.025/500 |
0.025/500 |
|
工作台承重 |
T |
5 |
10 |
13 |
15 |
|
电力需求 |
KVA |
11.5（380V/50HZ） |
15 （380V/50HZ） |
15 （380V/50HZ） |
18 （380V/50HZ） |
|
外形尺寸（长×宽） |
mm |
2600×2200 |
3400×2600 |
4000×3000 |
4500×3300 |
|
机床毛重 |
kg |
5000 |
8000 |
12000 |
14000 |
二、机床特点
1、机床占地小，承重大，可达13吨。
2、“动梁”自重固定，常年快速运行，不易损坏，节电30%。
3、主要部件在横梁上，较“定梁式”使用寿命长且维修方便。
4、可加“斜度头”，使模具侧面加工方便。
三、主要配置
1、标准配置
新代21MA数控系统
日本安川伺服驱动电机
日本THK滚珠丝杠
日本THK直线导轨
丝杠专用精密配对轴承
外挂式电子手轮
台湾台达变频器
高亮度防爆灯
自动润滑系统
冷却水箱
数控系统操作手册
工具箱
2、选择配置
西班牙发格系统
主轴油冷机
机床外防护
辅助工作台
BT30电主轴
第四轴旋转工作台
斜度头
