序号

项目

单位

技术参数

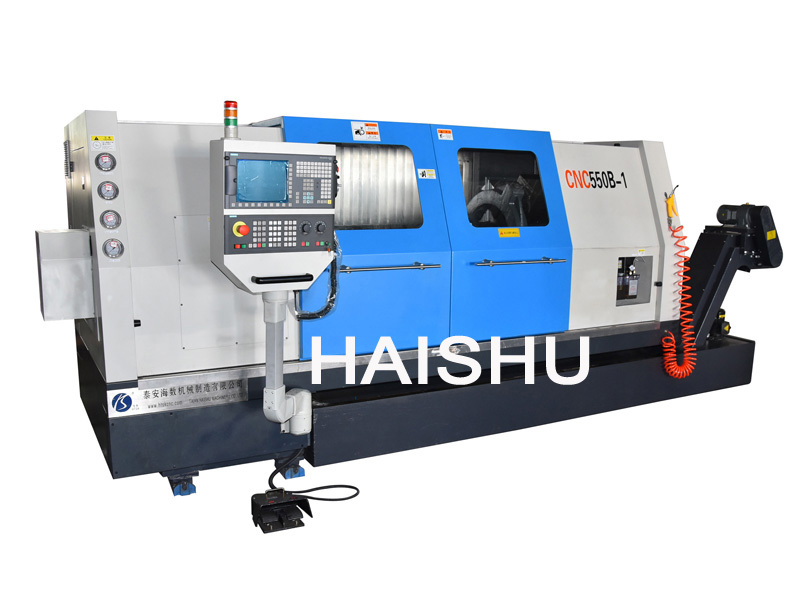

CNC550B-1

1

床身大回转直径

mm

550

2

大车削长度

mm

1500

3

大车削直径

500

4

主轴端部型式及代号

A11

5

液压卡盘

mm

12＂

6

主轴前端锥孔锥度

1:20

7

主轴孔径

mm

70

8

主轴变速形式

三档齿轮箱，液压自动换挡，档内变频调速

9

主轴转速范围

Rpm

出厂设置20-2000，＞2000（可选）

10

X/Z快移速度

mm /min

10000

11

主电机功率

kW

30

12

X/Z轴伺服电机大扭矩

N.m

27

13

电力规格

V

380±10%; 50 Hz ± 1 Hz

14

刀塔转位时间(一工位)

sec

1.6卧式8工位

15

刀塔转位重复定位精度

mm

0.005'

16

X轴行程

mm

350

17

Z轴行程

mm

1850

19

刀塔形式

卧式8工位刀塔

20

尾座套筒直径/行程

mm

80/100

21

尾座锥孔锥度

Morse

5

22

尾座总成移动形式

手动

23

尾座套筒移动形式

液压

24

刀杆尺寸

mm

25*25

25

机床尺寸（长×宽×高）

mm

5100*1750*1900

26

包装箱尺寸（长×宽×高）

mm

5230*1910*2100

27

机床净重

kg

7300

28

机床毛重

kg

8000
