当前位置：网站首页 » 产品中心 » 数控车削中心

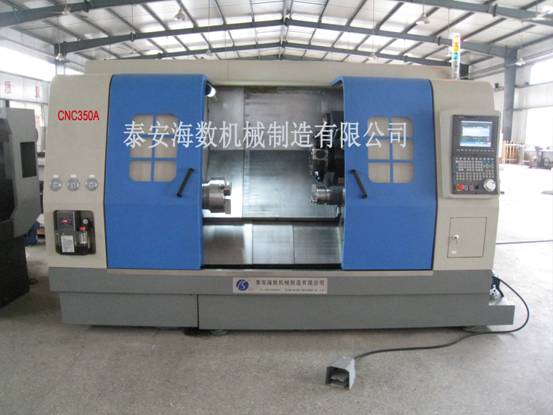

CNC(A)系列双主轴单刀塔数控车削中心

时间：2015-12-23 16:07:22
浏览：
品牌：泰安海数机械
型号：CNC350A

订购热线：0538-8606989

主要特点：双主轴，单动力刀塔，三轴联动。可以实现盘类件和短轴类件的内外表面，锥面、圆弧、螺纹、镗孔、铰孔加工，也可以实现非圆曲线加工。

详细内容

CNC（A）系列数控车削中心

CNC（A）Series CNC turning center

CNC（A）系列数控车削中心是泰安海数公司新推出的高端数控机床，并打入美国市场。说明公司产品在质量、性能、功能和配置方面已进入高端领域。欢迎国内外新老客户选购。

CNC（A）系列数控车削中心是一种专业加工:轴承；电动机端盖；齿轮用经济、实用型加工机床，一次装夹可以对各类盘零件两端面进行加工成型；双主轴同步相对运动夹持零件，可确保盘类零件的同轴度；产品结构成熟，性能质量稳定可靠，采用10B; 3个进给轴+2个主轴系统；整体式倾斜床身,三轴滚珠直线导轨；12工位双面伺服动力刀塔,它是国内使用量大，覆盖面广的一种数控机床,广泛地应用于汽车、石油、军工等多种行业的机械加工.该系列机床品种规格齐全，可以实现盘类件和短轴类件的内外表面，锥面、圆弧、螺纹、镗孔、铰孔加工，也可以实现非圆曲线加工。根据用户的需求，可选配不同的数控系统和附件。

主要技术参数：

序号	项目	单位	技术参数
序号	项目	单位	CNC150A	CNC250A	CNC350A	CNC450A	CNC550A
1	床身大回转直径	mm	150	250	350	450	550
2	大车削长度	mm	750/1000/1500
3	大车削直径	mm	100	200	300	400	500
4	主轴端部型式及代号	mm	A6	A6	A8	A8	A11
5	液压卡盘1	mm	Φ80 (4＂)	φ160 (6＂)	φ200 (8＂)	φ250 (10＂)	φ300 (12＂)
6	液压卡盘2	mm	Φ80 (3＂)	φ100 (4＂)	Φ135 (5＂)	Φ160 (6＂)	Φ200 (8＂)
7	主轴前端锥孔锥度		1:20
8	主轴孔径	mm	38	40	50	60	75
9	2-伺服主轴转速范围	rpm	0-4000
10	X/Z/B快移速度	mm/min	40000
11	Cs1，Cs2主伺服电机功率	kW	3.7	5.5	7.5	11	15
12	C轴（刀塔动力轴）电机功率	kw	2.2	3.7	3.7	5.5	5.5
13	X/Z轴电机大扭矩	N.m	6	10	10	10	15
14	Y轴行程（可选）	mm	+20/-20	+25/-25	+35/-35	+45/-45	+55/-55
15	B轴（副主轴）电机大扭矩	N.m	10	15	15	15	20
16	电力规格	v	380±10%. 50Hz±1Hz
17	刀塔转位时间(一工位)	s	1.6(卧12)
18	刀塔转位重复定位精度	mm	0.005"
19	X轴行程	mm	100	150	200	300	350
20	Z轴行程	mm	1100/1350/1850
21	B轴(副主轴)行程	mm	1400/1650/2150
22	C轴（刀塔动力轴）高转速	rpm	4000
23	双轴动态对接同轴度	mm	0.004	0.004	0.005	0.005	0.005
24	液压伺服刀塔形式		卧式12工位伺服动力刀塔
25	刀塔油缸夹持力	kg	2350	2350	4240	4240	4524
26	刀塔油压动力源	kg/cm²	30	30	40	40	45
27	动力刀座规格		VDI30 DIN5480	VDI30 DIN5480	VDI40 DIN5480	VDI40 DIN5480	BMT60 -ER32
28	刀杆尺寸	mm	□16×16	□20×20	□20×20	□25×25	□25×25
29	机床重量	kg	3500	4200	5000	6200	7500
30	外形尺寸（长×宽×高）	mm	2700/3000/3500×1650×1900
