CK6136H 数控车床【高精度、高转速】
时间:2014-5-16 20:23:36
浏览:
品牌:泰安海数机械
型号:CK6136H
订购热线:0538-8606989
特点: 1、 大回转直径(φ420mm), 2、 高主轴转速(3000rpm), 3、 6140主机功率(5.5KW), 4、 X轴大行程(295mm), 5、 卧式平床身结构, 6、 导轨宽度335mm, 7、 主轴变频无级调速, 8、 X/Z轴进给系统采用伺服驱动, 9、 主轴孔径加大(φ58mm)(注:一般主轴孔径φ52mm), 10、 床身导轨超音频淬火。
详细内容

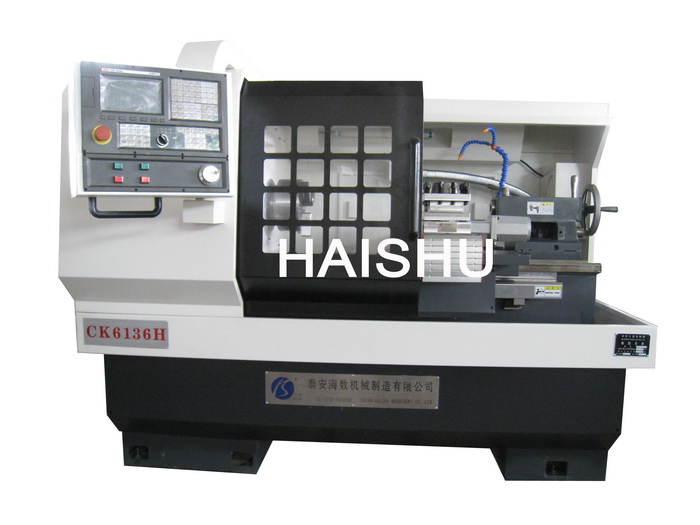

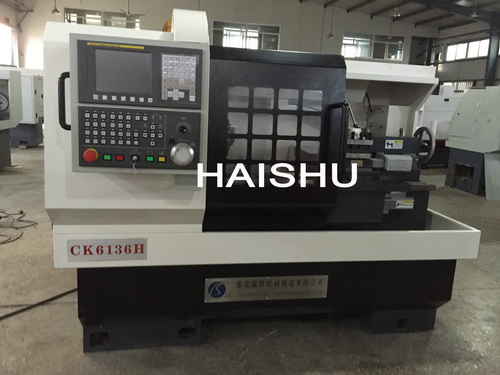

CK6136H数控车床

(高精度、高转速)

一、技术参数

项目

项目名称

技术参数

技术规格

床身上大回转直径 mm

φ420

滑板上大工件回转直径(mm

φ210

大加工长度(mm

750

主传动

主传动形式

独立主轴,变频无级调速

主轴转速级数

无级

主轴转速范围(r/min

200-3000

主轴头形式

6号,A2

主轴通孔直径(mm

φ58

主轴孔前端锥度

MT6

卡盘直径(mm

φ200

主电机功率(KW

5.5

进给系统

刀架大行程(mm

X向:295       Z向:750

快速移动进给(mm/min

X向:6000      Z向:8000

重复定位精度(mm

X向:0.01       Z向:0.015

工件加工精度

IT6-IT7

工件表面粗糙度

Ra1.6

尾座装置

尾座套筒直径(mm

φ60

尾座套筒行程(mm

120

尾座套筒锥孔锥度

MT4

刀架装置

标准配置

立式四工位电动刀架

特殊选择配置

卧式六、八工位电动刀架或排刀

重复定位精度(mm

0.008

刀杆截面(mm

20×20/25×25

外形尺寸及重量

机床外形尺寸(长×宽×高)(mm

2150×1450×1650

机床净重(Kg

1800

二、特点

1、  大回转直径(φ420mm);

2、  高主轴转速(3000rpm);

3、  6140主机功率(5.5KW

4、 X轴大行程(295mm)

5、  卧式平床身结构;

6、  导轨宽度335mm

7、  主轴变频无级调速;

8、  X/Z轴进给系统采用伺服驱动;

9、  主轴孔径加大(φ58mm);(注:一般主轴孔径φ52mm

10、  床身导轨超音频淬火;

11、床鞍及滑板导轨结合面采用“贴塑”处理;

12、精密滚珠丝杠、高刚性精密复合轴承结构;

13、滚珠丝杠副、导轨结合面采用自动强制润滑;

14、刀架有立式四工位、六工位,卧式六工位八工位等选择;

15、根据要求配置手动、气动、液压卡盘或手动、气动、液压尾座。

16, , 、控制系统有广州数控、北京KND、广泰数控、德国西门子、日本FANUC等选择。

三、用途

适合于钢件、铸铁件、有色金属等材料的半精加工和精密加工。
